鶴壁淇水樂園濱河景觀照明設計創新

　　鶴壁新區建成區達到29平方公裏。“9+1”標誌性建築全部開工建設，其中5個主體封頂，產業綜合服務功能區輪廓初步顯現;淇水大道等主要道路建成通車，一批公共服務設施建成投用，南部片區框架已經形成。

　　鶴壁新區布局精妙、規劃科學，樓宇鱗次櫛比，道路寬闊筆直，綠樹成蔭，綠草成坪，三季有花，四季常青，入夜燈火輝煌，流光溢彩，是中原大地一顆璀璨奪目的明珠。

　　淇水樂園規劃占地麵積528畝，該項目以“沁融都市激情與浪漫，感悟時代氛圍與品質”為總體定位進行規劃設計。 項目分兩大板塊，分別是歡樂沙灘區和會展廣場區。 歡樂沙灘區位於淇水樂園北半部，以約2萬平方米的大型沙灘為基底，設有濱水碼頭廣場、濱水廣場、沙灘排球、及相關配套設施等，為廣大市民提供休閑娛樂場所。 會展廣場區位於淇水樂園南部，以會展中心為核心，劃分了會展廣場、酒店專屬沙灘、碼頭休閑廣場、休閑商業區、高爾夫訓練場等主題區域，著力發展會展經濟，打造高水平的休閑娛樂商業中心。

　　施工組織設計在編製過程中，充分考慮了工程的特點、地理、環境，本著優化施工方案，強化質量管理，合理降低工程成本，縮短施工工期的原則，對整個工程進行了總體施工布置和安排，使之具有科學性、可行性和施工指導性。景區照明設計與工程采用技術與藝術相結合的基礎，包含建築學、電工學、光學、人類工效學和美術學等多種學科知識，利用燈具的新穎時尚恰到好處的表現出了“綠色照明”的科學理念。

　　1、電氣設計說明

　　一、設計依據:

　　1. 《低壓配電設計規範》 GB50054-95

　　2. 《電力工程電纜設計規範》 GB50217-94

　　3. 《民用建築電氣設計規範》 JGJ/T16-92

　　4. 建築、環境和水專業等施工圖及要求。

　　二.設計範圍:

　　本次設計內容：河南鶴壁市淇水樂園景觀工程的環境照明及動力等電氣施工圖設計.　　

　　三、供配電及控製：

　　1.本工程電氣負荷按三級負荷設計。

　　2.配電係統接地型式采用TN-S係統，電源為380V/220V。

　　3.部分照明回路采用三相配電，接入負荷盡量均勻分布於各相上，以達到負荷盡量平衡。

　　4.配電箱盡量設置在室內，落地或壁掛安裝，不具備條件的設置在綠化帶中，落地安裝，箱下設250mm高的混凝土基礎. 配電箱具體位置亦可根據現場情況調整。施工前必須核實過供電地點後方可施工，其安裝方法詳見電氣標準圖集04D702-1。

　　5.配電線路采用VV型電纜穿PVC電線套管埋地敷設,電纜埋深不小於0.5米.穿過主通道處另外用鍍鋅鋼管保護, 水下燈具及臨水邊(弧形棧橋)燈具線路采用VV型防水電纜.

　　6.室外燈具應選用密閉型,防護等級應為: 水下燈IP68,埋地燈IP66,其它室外燈具IP55。

　　7.環境照明係統控製方式有二種：時間控製、手動控製;時間控製采用可編程定時開關設計，可做適當編程調整工作時間。工作時間暫設二種：一是半夜燈18:30 - 23:00;二是全夜燈18:30 - 5:00;球場照明、水下燈照明及水泵控製均采用人工手控.

　　8.本工程燈具功率因數為0.85以上,不足的燈具采用電容進行分散補償; 燈具根據投照景物和說明書旋轉其照射角度和調整安裝高度.

　　四、接地：

　　1.在配電箱處需做重複接地，其接地裝置可利用附近構築物的基礎鋼筋，接地電阻不大於10歐姆，若接地電阻達不到設計要求，應補打接地極(或增加換土,加降阻劑等措施)。接地幹線采用40x4鍍鋅扁鋼。做法參照國標<<03D501-4>>-11頁。

　　2.在水池、水景泵坑內做局部等電位聯結，用等電位聯結線(BVR6MM )將電器設備金屬外殼和金屬管道等聯結至局部等電位聯結板。具體做法見國家標準圖集02D501-2第18頁。

　　3.凡正常情況下不帶電，而發生事故、故障時可能帶電的金屬電器、元器件、附件等均應做可靠接地處理，如各配電箱、燈具等的金屬外殼須可靠與PE線連接。

　　漏電保護：

　　潛水泵回路：開關選用三相過電流加漏電(30mA、0.1S)保護開關。

　　五、施工說明：

　　1.本設計控製回路的分配方式主要考慮不同種類燈具以不同回路控製，但在少數特殊情況下考慮將就近區域的相同景觀功能不同種類燈具實行同一回路統一控製，這樣便於施工。

　　2.電源采用380/220V三相五線製電源就近接自小區預留電源。

　　3.各線路的導線和管線在配電箱係統圖上均有標注，現場按施工方便可以調整管線的位置和走向。

　　4.配電線路采用VV型電纜(水下用RVV型防水軟電纜)穿PC管埋地敷設，埋深不小於0.8米，穿過主通道處需采用穿鍍鋅鋼管保護，管頂距地麵不小於0.7米，其敷設方法詳見電氣標準圖集94D101-5。

　　5.單根線纜敷設長度超過60米及轉彎、接頭處加設穿線手孔井，所有管線及燈具安裝件均應提前預埋。

　　6.線管應密切結合小區室外管線總圖進行施工，在與其它管路交叉、平行時，應按規範要求的間距敷設;電線在其連續點、分支處、盤留點、方向改變處及其它管道交叉處，應在地麵設管線標誌，直埋段每40米設管線標誌，並根據規範做電纜敷設接力井;如線管敷設路徑與其它管道有衝突時，在滿足電氣規範要求下可適當調整;具體施工時參見建築電氣安裝工程圖集及室外電氣施工圖集。

　　7.室外燈具之間的聯接采用專用室外防水接線盒安裝聯接，由於燈具在室外，其引入線路需做好防水彎, 以免水流入燈具內。

　　8.各燈具的布置參見平麵圖，庭院燈安裝間距12~25m，草坪燈安裝依小徑布置，間距5-15m，距離鋪裝及小徑、道路邊界分別為0.3m和0.4m，確切位置應綜合現場的地理狀況來具體確定，特殊景觀燈具安裝位置應參照園林景觀及園林設施施工大樣圖，燈具需根據所投照景物調整合適的安裝高度和角度。所有燈具的安裝由燈具廠家提供準確安裝尺寸圖，安裝方式詳見電氣標準圖集96D702-2和03D702-3。

　　9.水下低壓照明燈具專用變壓器箱於水下燈附近合適位置設置，由設備廠家配合安裝;水下燈按不超過400W一個回路進行接線，由專業設備公司負責;水泵及水下燈管線應緊密配合其他專業進行預埋。圖中變壓器箱位置為暫定點，施工前必須依據現場情況選擇合適地點方可施工。

　　10.各配電箱電源進線電纜的PE線須重複接地，各配電箱、燈具、設備金屬外殼須可靠接地，水泵金屬外殼及金屬管道等應與PE線可靠連接，水池進線井內設等電位聯結端子板，水池周圍預敷∅8圓鋼或外殼及金屬管道等應與PE線可靠連接，水池進線井內設等電位聯結端子板，水池周圍預敷∅8圓鋼或利用池邊地麵下水平結構鋼筋作電位均衡導線，等電位聯結具體做法詳見電氣標準圖集02D501-2。所有接線都有接線盒內進行，接頭和線盒必須做防水處理。各水泵、水下燈進線電纜采用防水電纜，接線處做防水處理。

　　六、施工注意事項：

　　1、電纜在任何敷設方式及其外部路徑條件的上、下、左、右改變部位，其彎曲半徑為電纜外徑的10倍;

　　2、電纜敷設時，應從盤的上端引出不應使電纜在支架上及地麵摩擦拖拉，電纜外觀應無損傷、絕緣良好，避免電纜絞擰、護層折裂等機械損傷。電纜敷設前應用500V兆歐表進行絕緣電阻測量，阻值不得小於10MΩ;

　　3、電纜在燈具兩側預留量不應小於0.5m;

　　4、硬質塑料管連接應采用插接，其插入深度宜為管子內徑的1.1-1.8倍，在插接麵上應塗以膠合劑粘牢密封。

　　七、背景音樂(本階段僅對背景音樂做平麵布置設計)

　　1. 本公園設背景音樂係統，背景音樂主機暫設在消控中心內，具體位置由甲方自定。

　　2. 廣播線路采用RVB 3x2.5穿重型難燃PVC25管暗敷，線路過路時須穿SC32水煤氣鋼管保護，保護鋼管兩端超出路基0.5米。

　　3. 采用360度全向音箱,電壓傳送方式,服務範圍為15~25米,聲壓級大於周圍噪聲3~5分貝，所有音箱均設在草坪或花池內，音箱選用室外防雨埋地型。

　　4. 所有室內、外設備須可靠接地，接地裝置為共同接地體，盡量利用原有接地裝置。接地電阻須小於1歐姆。

　　5. 本設計中背景音樂係統圖隻提供參考，背景音樂深化設計由專業公司完成。

照明設計理念、方法等的創新點：

　　悠久曆史，燦燦文化，演繹一幕：“悠悠淇河水，巍巍太行山”的美麗畫麵。

　　貫穿南北，融合東西... ...

　　人傑地靈，英才奮出... ...

　　鶴立中原，展望世界!

　　本次夜景照明設計風格整體以現代時尚為主，並且突出鶴壁市的悠久曆史、地域文化、風土人情，以會展廣場為設計重點，以濱河路為軸線，統一燈光風格，局部特色點綴，整體以曖光為主色調，在滿足人們夜晚視覺需求的前提下，經過多次實地考察，與業主溝通設計意向，為淇水樂園其量身打造出一套具有鶴壁文化內涵的燈光方案。

　　1)、現代鶴壁、文化鶴壁――廣場區域為設計重點，設計風格符合廣場為鶴壁“市民廣場，城市客廳“的主題思想，采用現代感極強的大型形景觀燈，濱河路上與廣場設計為風格一致的燈具，以達到協調統一的燈光風格，並體現出，鶴立中原、展翅騰飛的寓意。綠化帶中采用“鳥巢”草坪燈，與鶴形景觀燈相呼應，寓意“仙鶴歸巢”、“飲水思源”

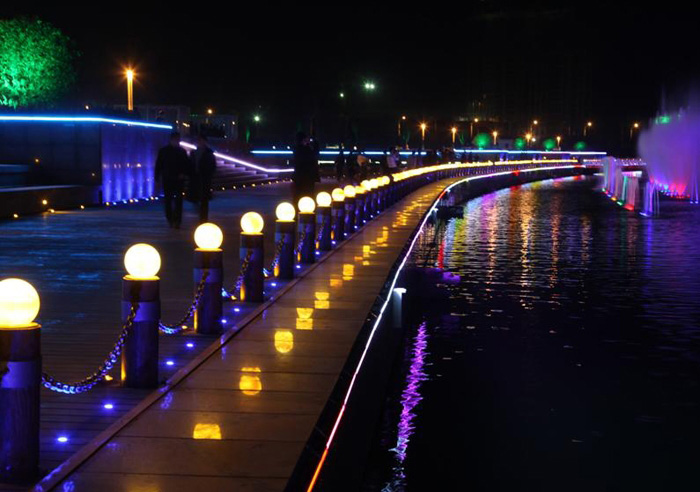

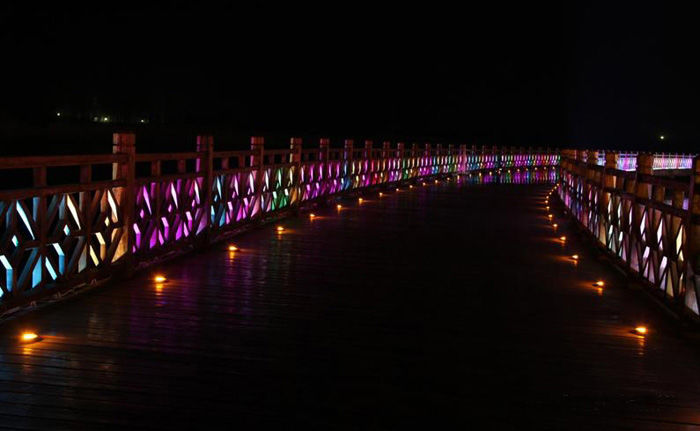

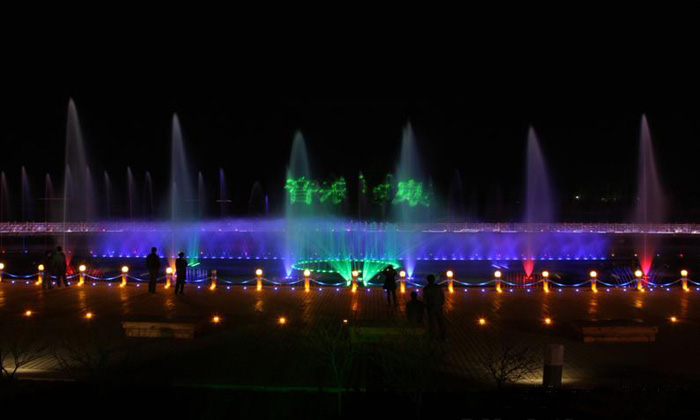

　　2)、淇水悠悠、燈光印象――重點刻畫景與影的互動，在沿河臨水設施中，設計色彩豐富的LED變化，在水中形成倒影，充分展現鶴壁柔美的一麵。

　　3)、曲徑通幽、歡樂天堂――重點強調在小路布道中設計一些簡單造型的布道燈，用適當的燈光布置營造出舒適幽靜的氛圍。

照明設計中節能措施：

　　夜景觀設計誤區

　　1)、盲目的追求亮度，導致

　　2)、多種燈具混亂使用及淩亂的布局

　　3)、夜景觀會造成經濟和能源的浪費

　　“市民廣場，城市客廳”

　　“市民廣場，城市客廳” 廣場是把這個城市的曆史、發展、未來、文化的東西都綜合展現在某些特別

　　的人文景觀之上。這塊公共空間是市民和八方來客共享休閑時光的場所，同時，陳設和風格也體現出“主

　　人”的“待客之道”。

　　隨著我國日益走向民主政治和平民化時代，廣場不僅要“好看”，更要“好客”。沒有文化的廣場，

　　就像一個沒有演員的舞台，是文化賦予廣場以生命。廣場以文化休閑為主要功能。

　　1)、生態型夜景觀照明必須是有活力的，必須具備豐富的功能區域，以滿足不同層次、不同文化、不同職業、

　　不同年齡的人對夜生活的心理需求。

　　2)、避免光汙染和眩光對人及生態環境的破壞。做到發展夜景照明，美化夜景的同時，保護生態環境。

　　3)、考慮能源和環境因素，真正實現“綠色照明”。

　　4)、對園區夜景觀照明進行整體亮度及色溫劃分，使得整個園區的夜間照明有層次、有重點、在夜間旅遊中

　　真正發揮起重要作用。

　　5)、功能上滿足於現實，采用生態型照明產品，避免能源的浪費，創建節能園區。

　　6)、未來的維護中便於管理。

　　7)、考慮季節的變化並作做出相映的夜景觀變化錯失。
